ссылка - http://ali.pub/5jhvmc
на зарядке B6 mini, залил прошивку 1.13 - не работает на экране просто надпись с названием зарядки и все. 1.14 аналогично. Наконец прошил 1.12 и зарядка запустилась. Видимо производитель сделал какую-то защиту от копирования, т.к. заводской номер на корпусе и в прошивке не совпадают. Ковырять прошивку не собираюсь, работает на 1.12

MA84G564 64 Кбайт памяти флэш-памяти
*ISP пространство может быть выбрано как 1KB / 1,5KB ~ 4KB
*Гибкие настройки размера и пространства IAP
*Защищенный паролем доступ к программной области
*Время записи / стирания Flash: 10000
*Срок хранения флэш-данных: 100 лет при 25 ℃
* Хранение данных
*Внутренняя 256-байтовая память данных
*Внешняя 4096 байт расширенной памяти данных (XRAM)
*До 5120 байт расширенной памяти данных (XRAM), совместно используемой с буфером USB
* Два указателя данных
* MOVX переменной длины может получить доступ к медленной SRAM / периферии
* Управление прерываниями
*17 источников прерываний, 4 уровня приоритета
*Четыре внешних прерывания, nINT0, nINT1, nINT2 и nINT3
*Все внешние прерывания поддерживают запуск по максимуму / минимуму или по нарастающему / падающему фронту
* Четыре 16-разрядных таймера / счетчика, Таймер 0, Таймер 1, Таймер 2 и Таймер 3
*T0CKO в P34, T1CKO в P35, T2CKO в P10 и T3CKO в P01
*T0 / T1 / T2 / T3 может выбрать режим X12
* Программируемая 16-битная временная / счетная матрица с 6 блоками сравнения / захвата
*Режим захвата
*16-битный программный режим синхронизации
*Высокоскоростной режим вывода
*8/10/12 / 16-битный режим ШИМ (регулятор ширины импульса) с функцией фазового сдвига
* Прерывание клавиатуры (P0 / P2 / P5 / P6)
* 12-битный АЦП
*Программируемый максимум 250 к / с
*До 8 каналов одного входа или 4 канала дифференциального входа
* Улучшенный UART (S0)
*Обнаружение ошибок кадра
*Автоматическое распознавание адреса
*Механизм повышения скорости (режим X2 / X4)
* Второй UART (S1)
*Предназначен для генератора скорости передачи
*S1 и S0 совместно используют генератор скорости передачи
* Последовательный интерфейс ведущего / подчиненного SPI
* Главный / подчиненный двухпроводной последовательный интерфейс (TWSI)
* Контроллер USB-устройства
*Встроенный высокоскоростной (12 Мбит / с) USB-трансивер, следуйте правилам USB 2.0
*Intel 8X931 аналогичный поток управления USB
*Встроенный USB-трансивер и регулятор напряжения 3,3 В
*6 гибких терминалов для частичного контроля / прерывания / своевременного / блокирования ввода / вывода транзакций
*Терминальный буфер USB FIFO 1 Кбайт
*Программное обеспечение для управления USB-соединением / механизмом отключения
* Программируемое время сторожевого таймера
*Однократное включение через CPU или сброс при включении
*Источник тактовых импульсов поступает от внутреннего генератора низких частот
*Переполнение сторожевого таймера прерывает или сбрасывает процессор
*Режим поддержки часов
* Встроенный интерфейс отладки (OCD)

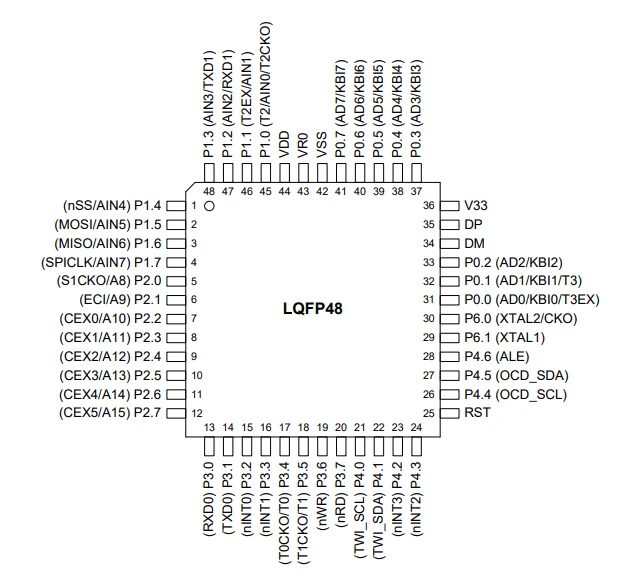

* Максимум 55 общих портов ввода / вывода в пакете LQFP64
*P3 может установить режим квазидвунактивного порта, двухтактный выходной режим, открытый выходной режим, только входной режим
*P0, P1, P2, P4, P5 и P6 могут быть установлены в двухтактный выходной режим, режим с открытым стоком
*P6.0 и P6.1 делят XTAL2 и XTAL1
* Несколько режимов энергосбережения: режим выключения, режим ожидания, режим низкой частоты, режим низких частот, режим часов и режим мониторинга
*Все прерывания могут просыпаться в режиме ожидания
*12 источников могут выйти из режима отключения
*Режим медленной частоты и режим субчастоты поддерживают работу MCU на низкой скорости
*Режим просмотра может сбросить процессор в режиме отключения
*Режим мониторинга поддерживает BOD1 для сброса процессора в режиме отключения
* Обнаружение низкого напряжения
*BOD0: обнаружение 2,2 В
*BOD1: выберите напряжение обнаружения как: 4,2 В / 3,7 В / 2,4 В / 2,0 В
*Прерывание или сброс процессора
*Разбудить процессор в режиме выключения
* Диапазон рабочего напряжения: 2,0 - 5,5 В
*Напряжение записи флэш-памяти минимум 2,2 В (ISP / IAP / ICP)
* Диапазон рабочих частот: 36 МГц (макс.)
*Режим внешнего кристалла, 2 - 12 МГц при 2,0 В - 5,5 В и 2 - 25 МГц при 2,7 В - 5,5 В
*Процессор может достигать 12 МГц при 2,0 В - 5,5 В, достигать 25 МГц при 2,4 В - 5,5 В и достигать 36 МГц при 2,2 В - 5,5 В
* Часовая стрелка
*Внутренний генератор 12 МГц (IHRCO): погрешность измерения ± 1 при заводских условиях, типичное значение
*Режим внешнего кристалла
*Внутренний низкочастотный RC-генератор (ILRCO): около 32 кГц
*Внешний вход синхронизации (ECKI) на XTAL2 / P6.0
*Внутренний выход колебаний XTAL2 / P6.0
*Встроенный умножитель тактовой частоты (CKM) используется для обеспечения высокоскоростного источника тактовой частоты.
* Рабочая температура:
*Промышленный сорт (от -40 + до + 85 ℃) *
